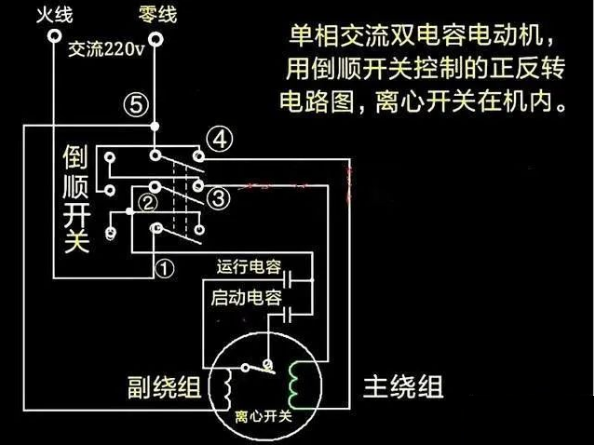

220V电机是如何旋转的及正反转电路
在单相电动机上,为了让单相电源分成三个有一定电角度的三个电源,用电容器配合电动机绕组来移相达到在电动机定子上产生旋转磁场的目的,以便在加电后使电动机转子旋转起来。
220V电机 正反转 怎么实现的 是不是电容的作用啊
启动电容器是用来产对单相交流电源进行裂相,利用电容器对交流电的容抗,与一个线圈串联以后,总的电流相移比单纯的电感线圈的电流相移要大,即用两个不同相位的电流,来产生时间上不相同的磁场,类似三相交流电那样形成旋转磁场
严格来说,不能以电压高低区分电机,所谓的220V,380V只是我们日常的简称而已,在这里应该说单相的和三相的。
交流电机的旋转依靠电流产生的旋转磁场。三相电机流过的是相位互差120度的三相电流,能产生旋转磁场。而单相电机流过的单相电流不能产生旋转磁场,需要采取一定的方法使它产生旋转磁场,用电容就是方法之一,也是最常见的方法
电容是用来分相的,目的是使两个饶组中的电流产生近于90゜的相位差,以产生旋转磁场。三相电中,每两相之间的电流本身就有相位差,不用分相。
电容感应式电机有两个绕组,即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容量较大的电容器,当运行绕组和启动绕组通过单项交流电时,由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角,先到达最大值。在时间和空间上形成两个相同的脉冲磁场,使定子与转子之间的气隙中产生了一个旋转磁场,在旋转磁场的作用下,电机转子中产生感应电流,电流与旋转磁场相互作用产生电磁场转矩,使电机旋转起来。
因为单相电机流过的单相电流不能产生旋转磁场,需要采取电容用来分相,目的是使两个绕组中的电流产生近于90゜的相位差,以产生旋转磁场。
