调节阀阀门在40%关不下去

调节阀阀门在40%关不下去

一、故障类别：阀门在40%关不下去

二、仪表类型：气动调节阀

三、厂家型号：米兰(中国)KW20型

四、使用工况介绍：1000单元V-1001液位调节

五、故障现象描述：阀门在40%关不下去

六、处理前安全措施：

1.办理检修作业票；

2.联系工艺安全交出该表；

3.关闭根部阀，打开导淋把介质排尽；

4.有毒气体危险区域随时携带报警仪，并站在上风口进行检修；

5.作业时，需工艺监护。

七、阀门工作原理：

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀 液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名：control valve，位号通常FV开头。调节阀常用分类：气动调节阀，电动调节阀，液动调节阀，自力式调节阀。

八、故障原因分析及判断思路

接工艺通知，考虑该阀门不动作常见原因，阀杆脱落；阀座内有异物造成阀卡死；定位器故障；气源不足；膜片漏气。

先检查阀门各个气源管活接头有无漏气现象，检查气源压力是否正常，排除气源故障。查看调节阀膜头膜片有无漏气，（排除膜头方面）将定位器切换手动模式，开关阀门，定位器正常，开阀门动作流畅在进行关阀门依旧不动作阀位在47%关不下去。现场用气源管强行进行关阀也不动作，此时基本可以确定为阀座内有异物，阀门卡主了。

九、处理前安全措施及作业准备

1.通知工艺人员做好工艺交出；

2.开好作业检修票，并做好作业前风险安全评估，把有可能出现的问题都考虑进去；

3.带好必须的检修工具，如扳手 螺丝刀 万用表 ；

4.作业时要做到仪表检修七对待 十不修；

5.现场作业时注意观察风向，牢记逃生路线，要有专业的工艺监护人员在现场监护。

十、故障处理方法：

1.需将阀门解体检查；

2.要求工艺人员关闭前后截止阀并打开前后导淋将阀内介质排放干净；

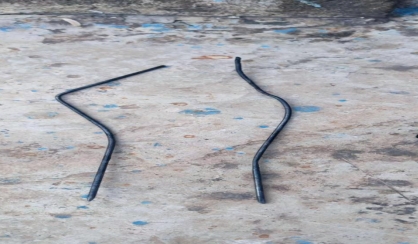

3.将阀门解体后，发现阀座管道内有异物，现场用隔热手套将异物从阀座内清理出来；

4.将阀门恢复，重新调校阀门定位器，并让工艺人员远程调试确认阀门正常。

十一、故障处理经验：

检修前先把根部阀关好，关闭后还要判断一下阀门是否关死，打开导淋排放完残液后才开始检修，尤其是工艺管道内危险介质的。

2.对于阀门检修的处理最好提前准备好相应的工具以免影响检修时间影响工艺生产。
