插入式流量计的安装要求有哪些

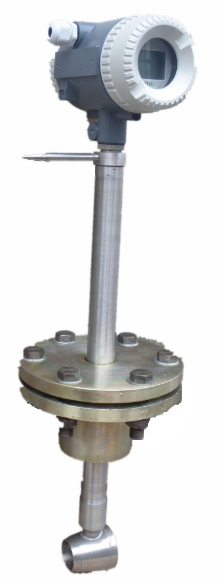

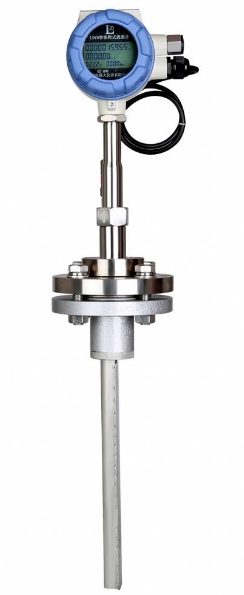

流量计安装种类大体上可分为三种:管道式,插入式以及外贴式(超声波特有)。其中管道式最为常见,如法兰管道式、螺纹管道式,卡箍管道式等等,多用于中小口径,插入式可制成螺纹插入式,法兰插入式,以及球阀插入式等,多用于大口径的管道流量测量,极大的减小了现场安装操作量,其中以电磁、涡街、靶式、热式,巴类等流量计最为常见。以下就简单说说插入式流量计的安装要求:
插入式流量计多适用于大口径管道上,因此现场所需的直管段相对较长,一般遵循“前十后五”行业准则;
选择安装位置时,优先选用水平直管段。测量液体时,需保证流量计在正常工作时处于满管状态(竖直管道从下而上),测量高温介质时,可考虑侧装或者倒装;
安装时,需保证传感器插入杆与管道轴线相互垂直,介质流向与传感器规定流向需保持一致;
流量计安装时需考虑外界环境对流量计的影响,尽可能安装于室内,若室外安装时,应对流量计加以防护,避免长时间的日晒雨林,选点安装时需与大型机电或高温设备保持一定的距离,防止强磁或者高温辐射的干扰;
为了便于安装以及后续的检修维护,流量计安装点应预留一定的操作空间;
根据现场实际情况(干扰、距离),选择合适的电缆(信号线)。接线时,需在电气接口处将电缆弯成U型,避免外界水珠沿着电缆进入仪表内部。
