YC-LW2系列音叉液位开关工作不可靠的原因分析知识分享

YC-LW2系列音叉液位开关广泛应用很多行业，例如石化、冶金、轻工、建材、环保等行业。

主要是用于容器的液位进行报警和控制。

工作原理

通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路进行检测、处理并将之转换为一个开关信号，达到报警或控制的目的。

我们知道音叉振动频率的计算公式为：

YC-LW2系列音叉液位开关工作不可靠的原因分析

公式中：

t：叉体的厚度（单位为m）

L：叉体的长度（单位为m）

E：杨氏模量（单位为kgf/m²）

ρ：叉体材质的密度（kg/m³）

g：重力加速度（980cm/s²）

从公式可以看出，调整音叉标称频率的方法可以通过调整音叉的厚度、长度及改变叉体的材料来达到。振动频率与叉长的平方成反比，叉长越长，频率越低；而与叉厚成正比，叉越薄，振动频率越低。

工况环境的随机振动频率一般为0~800HZ，如果音叉液位开关的频率在上述区间很容易产生共振，受到干扰，导致测量工作不可靠。

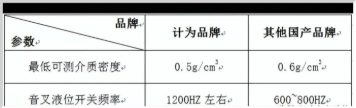

YC-LW2系列音叉液位开关可测最低密度对比表：

例如米兰(中国)的YC-LW2系列小型音叉开关

亮点

• eSMART智能学习技术、透过按键, 不需校准, 自动学习介质


• 适用于液体、粉末或小颗粒状的料位监测


• 点对点的料位高低点检测, 可进行水平安装或垂直安装


• 全不锈钢结构, 叉体材质不锈钢316L


• 另提供加长型200/400/600mm/800mm...


• 搭配VRM专用的卫生级适配器, 满足IP69K标准, 适用于食品和医疗行业。

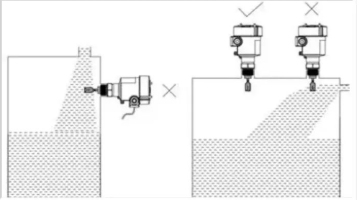

现场安装注意事项

1、安装时，可将开关以水平向下呈15~20度之夹角安装，以减少 物料的冲击和 挂料现象的发生。

2、安装时应尽可能远离桶槽的进料口以避免物料冲击和误报警的发生。如无法避免时，须在进料口与料位开关之间加装隔板保护。

3、接线盒入线口必须朝下，电源线入线口的固定螺母必须锁紧。

4、工作人员于桶槽内工作时，严禁利用振动棒攀爬或悬挂任何绳索及物品。

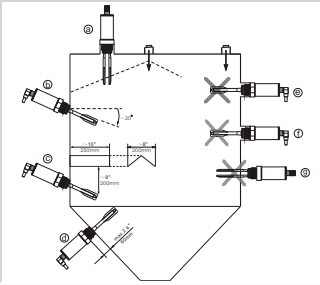

正确安装

顶部安装，振动棒垂直向下，可安装在顶部(远离进料口)的任何位置。

横向安装，振动棒向下倾斜15~20度，以减 少物料的冲击及挂料现象的发生。

横向安装，振动棒向下倾斜15~20度，料位开关上方有挡板(长度约为10"(250mm)，宽度约为8"(200mm))，可防止(d)物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击。

安装于卸料斗内，料位开关螺牙底端与桶壁之间的最大距离不超过2.4"(60mm)，可避免因物料的不当堆积而发生误报警的情况。

不正确的安装：

水平安装在填充壁上或进料口下方。安装角度不正确(振动棒的表面因承受进料和卸料的高负荷压力而容易出现故障)。

料位开关螺牙底端与桶壁之间的距离超过2.4"(60mm)，料位开关将无法正常工作。

这款产品有个特色，自学习能力学习模式：先将叉体放入待测介质中，稳定5秒。在解锁或解锁后长按SET键3秒之后，红绿灯交替亮。在“红灯”亮时松开按键，红灯1秒闪烁一次来表示等待确认学习。然后，按下“SET”键，红灯亮灭2次表示正在学习，当红绿灯快速交替闪烁时，表示学习成功。当红绿灯同时闪烁时，表示学习不成功。此时需要重新学习，只要再次按下“SET”键，即进入第二次学习。

注：学习之后要在3秒之内按才能再次进入学习状态，否则须重

新选择学习模式，此功能为了防止误动作。

自学习功能的目的一方面是为了克服叉体安装于桶壁后出现的吸振现象，另一方面是为了防止杂讯干扰，避免误动作。

什么情况下要使用自学习功能？

因为米兰(中国)这款YC-LW2系列小型音叉开关产出厂设定值是以水的密度(1g/cm ),作为状态切换的基准。

所以我们在检测介质的时候，只需要判断介质密度。

如果介质密度大于水的密度，我们不需要使用自学习功能，反之要使用自学习功能。
