  众所周知绝缘胶垫是配电室的辅助安全工器具，主要是电力人员配电室作业时，铺设在配电柜前或柜后绝缘使用，不同电压等级的配电室所需耐压和厚度不同，那么配电室绝缘垫标准是什么呢？接下来为大家讲解。

一、概述

绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等，具有较大体积电阻率和耐电击穿的胶垫。用于配电等工作场合的台面或铺地绝缘材料。

绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

绝缘胶垫国家标准：HG2949-1999《电绝缘橡胶板》。

二、绝缘胶垫你要求

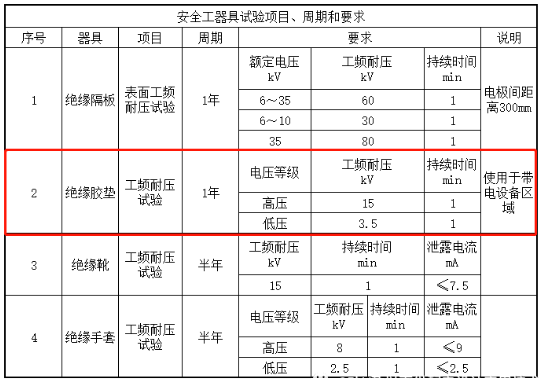

1、安全工器具试验项目、周期和要求：

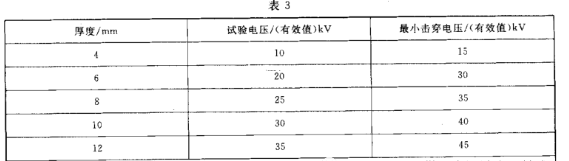

说明：使用于带电设备区域，测试试验时，先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表3规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过测试。

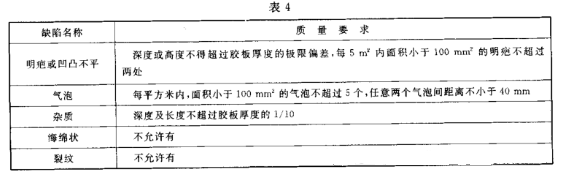

2、绝缘胶垫的外观质量

三、绝缘垫分类

1、按照电压等级可分5kV，10kV，15kV，20kV，25kV，30kV，35kV。

2、按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫。

3、按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。

4、按宽度可分为：1米，1.2米，1.5米。

注：一般情况下，3mm～6mm厚的绝缘垫每卷最长10m；8mm～12mm厚的绝缘垫每卷最长5m；尺寸、颜色、规格可根据工程实际情况定制。

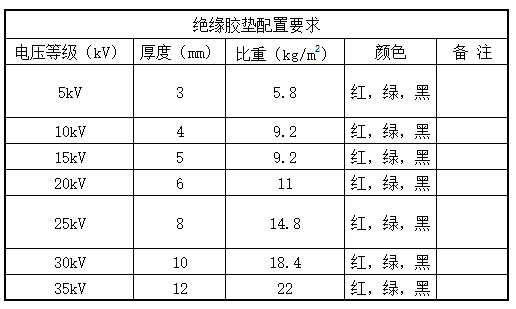

四、一般来说可按以下标准配置

1、5kV以下配电室。5kV以下的配电室可用3mm厚的绝缘橡胶垫，3mm绝缘橡胶垫耐压可达5kV，5kV以下的均可以使用。

2、10kV配电室。10kV配电室可选用4mm厚绝缘橡胶垫，4mm绝缘橡胶垫耐压可达10kV，使用4mm或以上厚度的绝缘橡胶垫比较合适。

3、20kV配电室。20kV配电室可选用6mm厚绝缘橡胶垫，6mm厚绝缘橡胶垫耐压达20kV，所以6mm或以上厚度适合20kV配电室。

4、30～35kV配电室。30～35kV配电室可以使用10mm～12mm的绝缘橡胶垫，耐压程度与厚度成正比。

国内供电局验收时都是有明确要求，高低压配电室柜前后必须敷设绝缘垫。

配电室低压选用5mm厚500V以下工频耐压实验3.5kV 1分钟不击穿，在工频耐压实验10kV，20秒击穿。

配电室电压10kV选用8mm厚工频耐压实验10kV 1分钟不击穿，在工频耐压实验18kV，20秒击穿。

配电室电压35kV 选用12mm厚工频耐压实验15kV 1分钟不击穿，在工频耐压实验26kV，20秒击穿。

拓展阅读：配电室绝缘垫铺设与更换

绝缘胶垫本身有一定重量，有较好的抓地性，可以直接平铺在地面上，一般无需胶水固定;接缝处可用壁纸刀切成斜度45°的切口，对齐拼接后可保证无明显缝隙，不影响美观及绝缘胶垫正常使用，如对外观要求严格可用焊枪连接。

绝缘胶垫什么时候应该更换?

1、绝缘胶垫每年应该进行一次工频耐压检测，当检测耐压不达标时，为了安全应该马上更换。

2、绝缘胶垫出现破损时应该马上更换。

3、绝缘胶垫变形严重时应该更换。

4、绝缘胶垫异味严重时应该更换，绝缘胶垫异味多为有毒气体，当较为严重时应该更换产品。
