电能质量越来越重要，提高功率因数及谐波抑制是最重要的手段，不仅节约用电成本而且投资效益十分显著，还有利于保护环境。

■无功功率

电网中的变压器、电机、感应加热器、线圈等感性负载的电流滞后产生的磁场反向能称为无功功率。此外电力的传输也会产生大量的无功功率。他们导致：

增加电能消耗及用电成本，

增大电网功率损耗及电网降压，

降低输电效率，

增加变压器损耗及配电电缆尺寸，

引发瞬变，暂态，波动，畸变，下凹等。

■提高功率因数的经济性

降低系统总电流

I总=I2有功+I2无功

降低变压器及输电线路的损失

P=3*IⅡ*R

I减少使损失功率P相应减少

增加变压器及线路的利用率

（ P2-P1）/P1 =（cos2/cos1 -1)*100%

稳定及提高系统电压

Du(%)=Qc/Sn * Xk (%)

投资回收期在6-24个月之间

符合节能环保的发展理念

（节约1度电可以减排0.997kgCO2）

■各种负载的功率因素

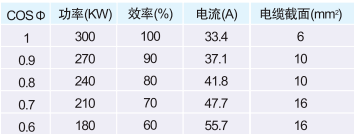

■不同功率因素下变压器输出功率及电缆截面变化
