EPKS系统简单AI点的组态

本文以虚拟机作为运行环境进行演示，PKS版本为R520.1，所组态AI点为气化A炉汽包锅炉水循环泵P1701A的轴承温度点17TI1072A。

步骤一：打开CONTROL BUILDER组态界面，新建仿真控制器。

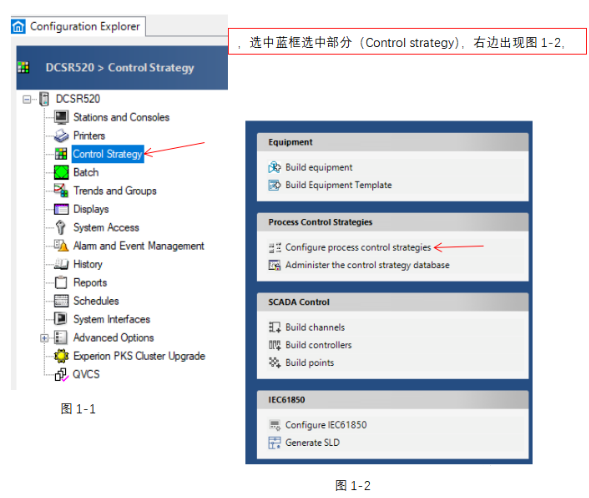

双击Configuration Studio，打开组态软件，出现如图1-1所示画面

用鼠标单击 即进入 CONTROL BUILDER 界面。

CONTROL BUILDER 分为三部分：

1、Project,用于下位机程序的编写与存储。

2、Library,所有程序模块库。

3、Monitoring,用于对下位机程序的监控。

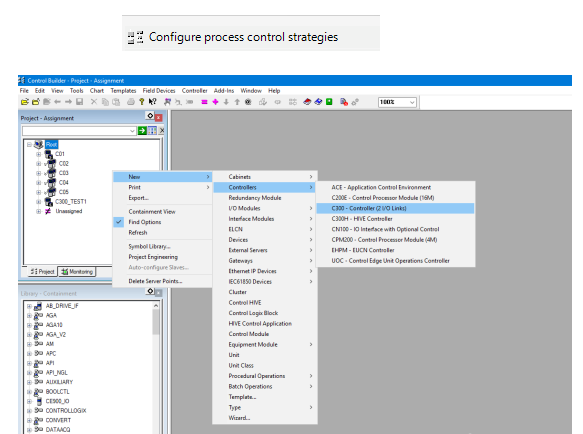

在Project窗口的任意一处鼠标右键点击，依次选择New-->Controllers-->C300-Controller(2I/O Links)。出现控制器配置页面，如图：

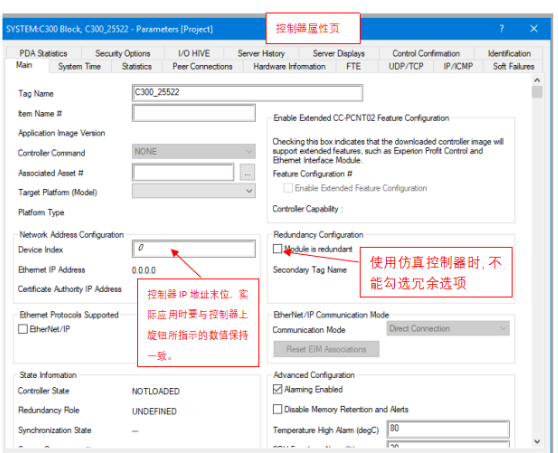

修改控制器名称Tag Name为C300_TEST2,Device Index输入35，这里可随意填写一个奇数（1-255），按下回车后控制器IP地址为10.1.4.35。因为之前已经建了两个仿真控制器，地址分别为10.1.4.31、10.1.4.33，按照顺序这个控制器尾地址应为35。只有冗余控制器IP地址末位才能使用偶数。

127.0.0.1是回送地址，指本地机，用来测试使用。

步骤二：添加AI卡。

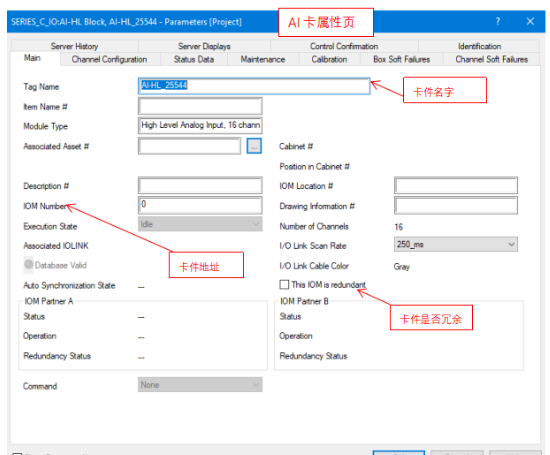

在Project窗口的任意一处鼠标右键点击，依次选择New-->I/O Modules-->SERIES_C_IO-->AI-HL- High Level Analog Input, 16 channels。或者从Library库中选择SERIES_C_IO展开，拖拽AI-HL到IOLINK中。出现AI卡配置页面，如图：

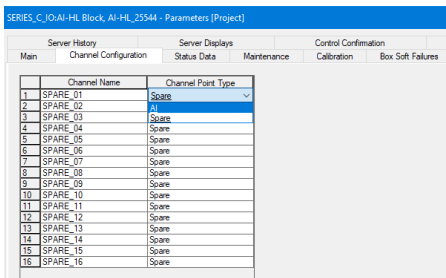

使用哪一个通道，要把哪个通道使能。删除AI卡时，要把所有通道变为Spare状态，才能删除

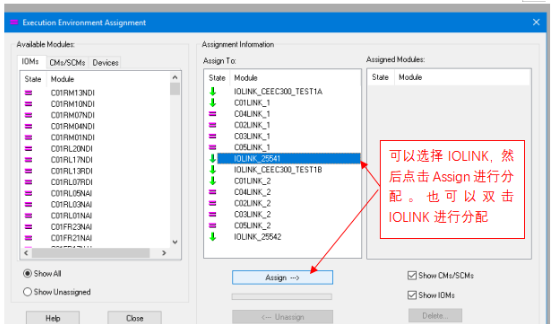

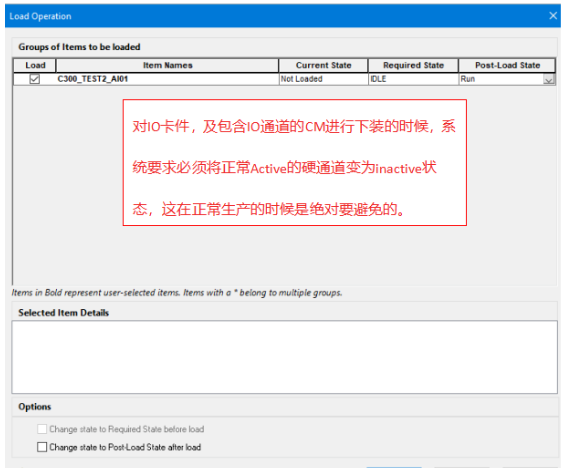

必须先把卡件分配到IOLINK才能下装。

步骤三：新建CM

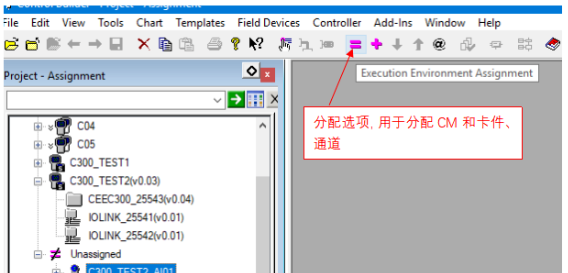

新建CM（CONTROLMODULE）有两种方式：1、在Library里SYSTEM下面选择CONTROLMODULE（CM块）， 选中拖到CEE上面。这种方法不需要分配。2、在Project窗口任意处右键点击：MEW--> CONTROL MODULE,此时新建的CM在未分配项目中，需要手动分配到CEE中。

每一个CM块在控制器中被认为是一个点。

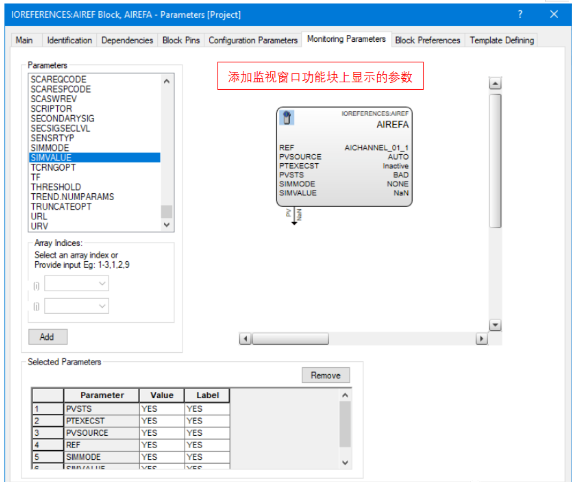

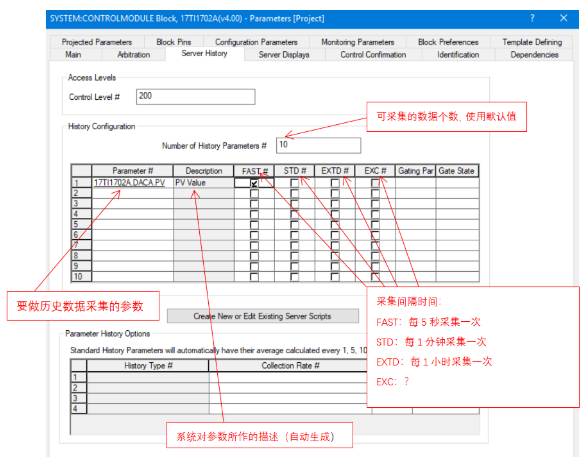

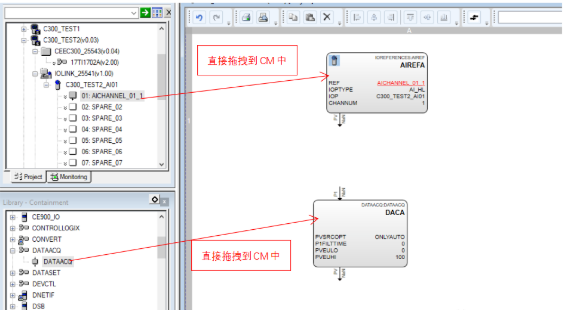

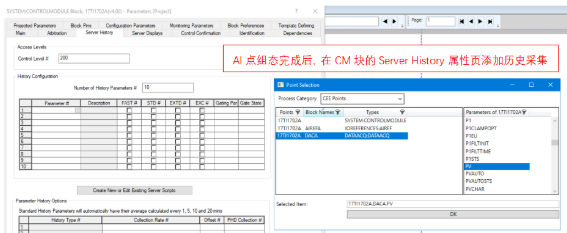

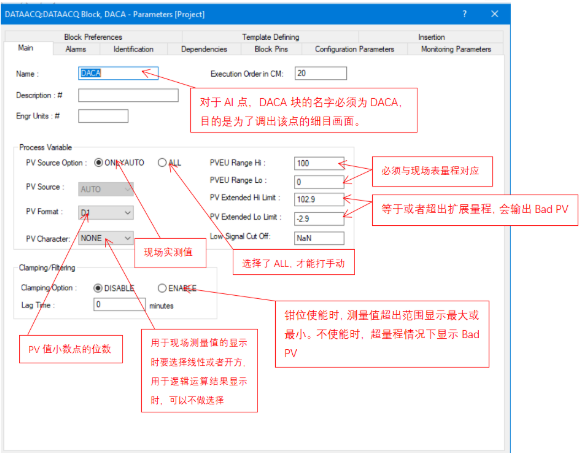

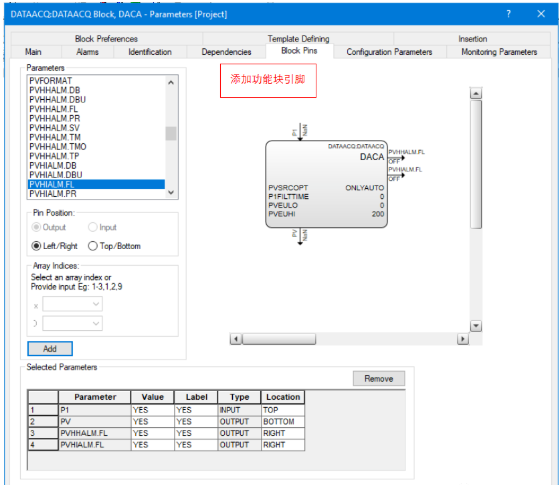

步骤四：组态AI点

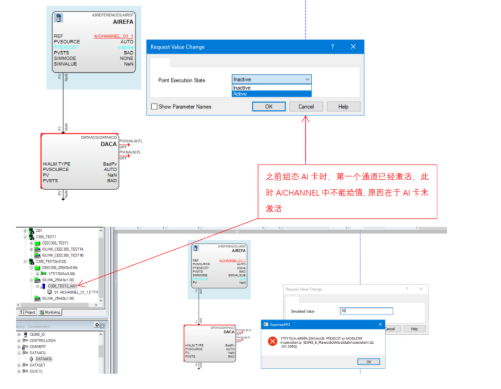

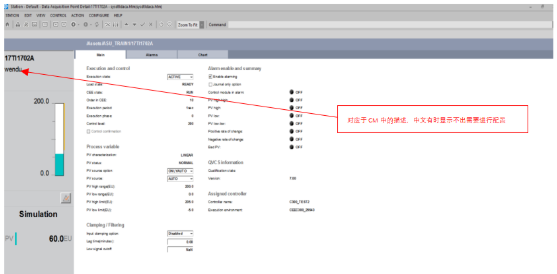

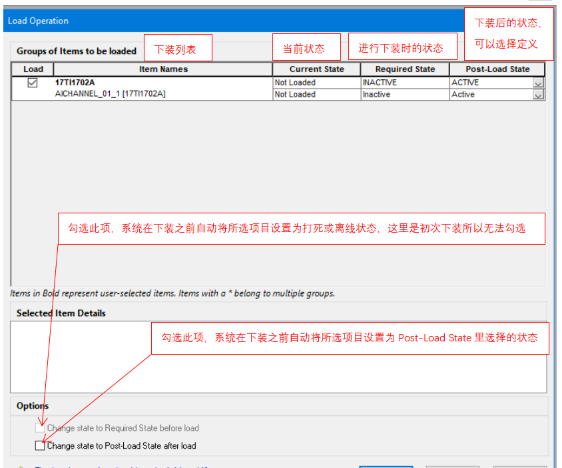

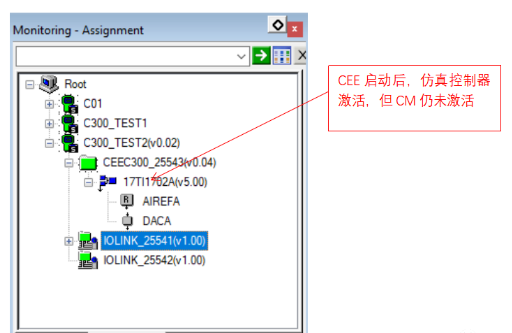

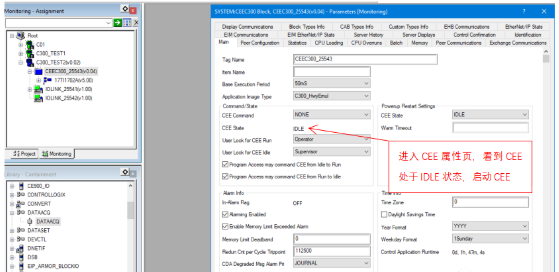

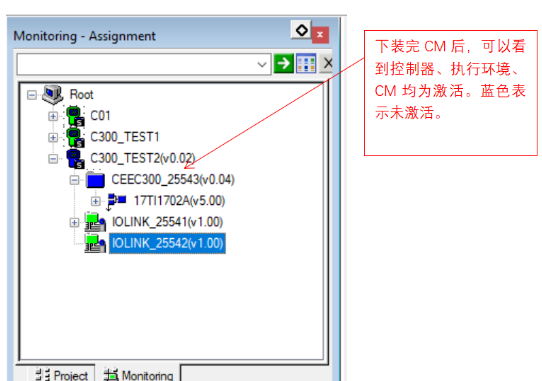

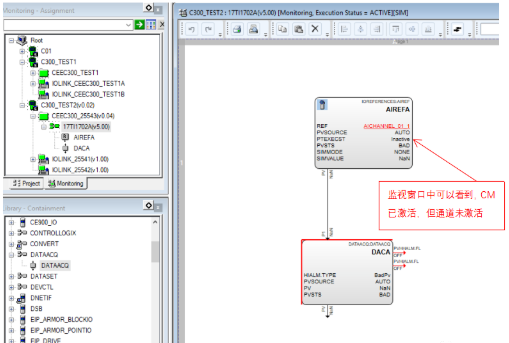

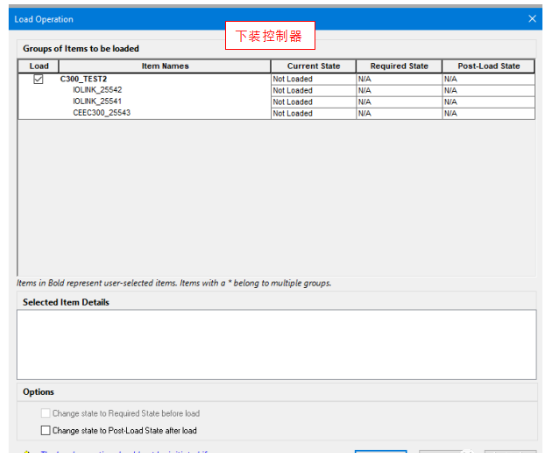

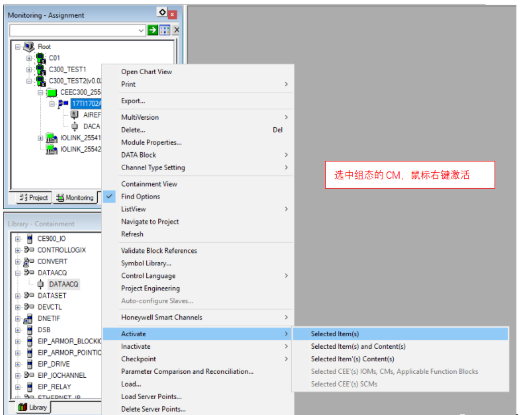

步骤五：在线测试AI点

冷启动：用于刚刚被创建、加载初始化配置

冷启动遵循的方针假设大部分的状态数据是陈旧的。任何可以从过程中直接获得的活动数据都将被抹去；同时，在被保存的检查点中被捕捉的大量操作数据都将被重新初始化。在冷重启的过程中，所有的配置数据均被存储。

热启动最重要的应用出现在一个检查点的恢复之后。

热重启与冷重启的不同点在于，对于选择哪些数据进行保存、哪些数据进行重新初始化，热重启采用了与冷重启不同的方针。热重启保存冷重启保存的所有数据，此外还保存附加的操作数据。

如何删除CM：

1、先在Monitoring中将CM取消激活（选中CM鼠标右键，依次选择inactive-->Selected Item），再将通道取消激活，再依次删除CM，删除通道，此时Monitoring窗口已完成操作。

2、在Project窗口中删除CM，删除后找到原CM中所使用的通道在哪一块卡件上，双击卡件把通道状态改为Spare，释放通道。

如何删除卡件：

1、先在Monitoring中找到所有使用此卡的CM，将这些CM和所占用的通道取消激活，再删除这些CM和通道，最后删除IOLINK下的卡件。此时Monitoring窗口已完成操作。

2、在Project窗口中，将卡件里的所有通道释放，再删除卡件。

如何删除控制器：

1、先在Monitoring中,删除CM，删除卡件；再将CEE打为IDLE状态，删除控制器。

在Project窗口中，删除CM，释放所有通道，删除控制器。
