SIS旁路及强制基本操作

旁路操作

切换用户，用户名：SUPV2 密码：SUPV2

鼠标点击BYPASS列的，即弹出是否BYPASS选择框，见下图：

图片关键词

再点击BYPASS即为旁路操作，点击ACTIVE即为旁路取消，点击CANCEL即为不做任何操作。

此时若点BYPASS，则开关将会动作为，这表明旁路开关已经被经被打上，再过3~5S，旁路是否有效显示灯屏也会变为红灯

，这表明旁路操作已经有效。

强制操作（红色为1 ）

桌面双击ELOPII或开始/all programs/ElopII启动软件(启动软件需密码狗)，启动软件后选择顶部菜单PROJECT默认选项open project（打开项目）在左侧项目栏中选择PROJ项目卡，

E:\zhenhai_Ethglene_Crack_Complex_CCR2 主装置，乙苯及中间罐区

E:\zhenhai_Ethglene_ComplexDQ_CCR2 常压罐区

E:\zhenhai_Ethglene _CCR2_Spent_Caustic 废碱及火炬

点开CCR2_configuration项目树，在所选的系统单元上下面是各装置代表的单元

主装置: S1000C15(辅操台), S1000F06(EB), S1000F07(100,200,700), S1000F08(300,400,500)， S1000F09(600,900), S1100F11(中间罐区)

常压罐区： S2303F13

废碱及火炬: S2211F01(废碱), S2320C05(辅操台)), S2320F03(火炬)

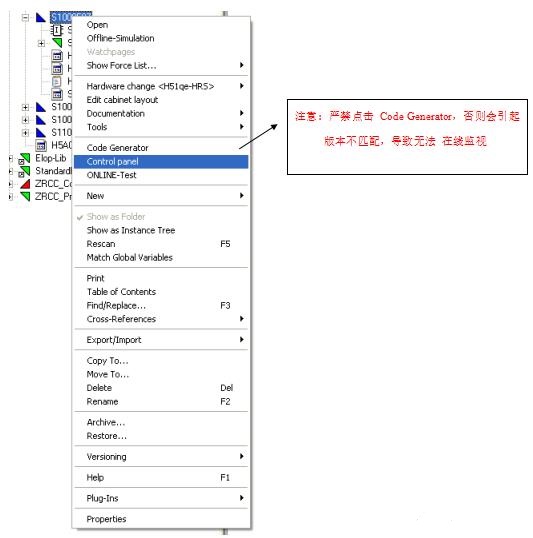

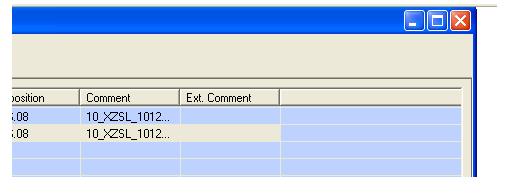

1．点击右键后左键单击control panel（控制面板），在左侧项目栏cp项目卡下点击Force editor进入强制列表。搜索位号方法，点击TAG NAME 右键选中Define Filter 输入* 位号 * 回车，用鼠标点击TAG NAME 与 DATE TYPE 中间线右拉以方便位号完整显示。

2．查找到完整位号后，如果是模拟量请注意有名称一样的一种数据类型是BOOL量，位号**F，此点不需要强制，另位号是模拟量的，数据类型是ANALOG量，他的CURRENT VALUE是有数字的，我们就强制此行的。点击强制列表里Force switch为强制允许开关，点击FALSE为TRUE允许强制，Force value为需要强制的值，具体值对应关系可以看尾页。如果是正常量可以输入当前值。

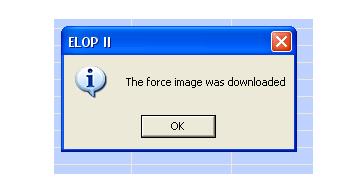

如果开关量，点击强制列表里Force switch为强制允许开关，点击FALSE为TRUE允许强制，Force value False为0，Ture为1，点击完成强制操作后按下右下角Download实现强制。具体查看状态，点击右下角，start refresh（开始刷新），查看 FORCE SWITCH 为 TRUE ,FORCE VALUE 为强制值。取消强制同理，强制列表里Force switch为强制允许开关，点击TRUE为FALSE不允许强制，Force value里强制值恢复最初状态，最后按下Download实现强制取消。（注意，只有先stop refresh 才能Download）

3．最后退出，点击顶部菜单Project，下拉菜单EXIT 退出。

强制示意图

模拟量	FORCE SWITCH	FORCE VALUE	CURRENT VALUE	备注
位号_1	FALSE-TRUE	0	745-3723(4-20MA)
位号_2	FALSE-TRUE	0	745-3723(4-20MA)
开关量	FORCE SWITCH	FORCE VALUE	CURRENT VALUE	备注
位号_1	FALSE-TRUE	FALSE	TRUE
位号_2	FALSE-TRUE	FALSE	TRUE
